A parte elétrica de uma residência: o erro que 91% dos eletricistas cometem

A parte elétrica de uma residência é a espinha dorsal invisível que garante segurança e conforto. Vamos desvendar cada componente para você nunca mais ter dúvidas.

Por que a NBR 5410 é a bíblia da sua instalação elétrica e como ela te protege

Primeiro ponto: essa norma técnica não é só burocracia. Ela define exatamente como cada fio, disjuntor e tomada deve ser instalado para evitar riscos reais.

Na prática: seguir a NBR 5410 significa que seu sistema aguenta o uso diário sem superaquecer. Evita aqueles cheiros de queimado que ninguém comenta, mas todo mundo teme.

O pulo do gato: muitos eletricistas ‘na correria’ pulam etapas para economizar tempo. A norma existe justamente para blindar sua casa contra esses atalhos perigosos.

Em Destaque 2026: A instalação elétrica residencial é o sistema que distribui energia da rede pública para os pontos de consumo, assegurando o funcionamento de aparelhos e a segurança dos moradores, seguindo a norma NBR 5410.

A Parte Elétrica de uma Residência: O Detalhe que Ninguém Vê, Mas Todos Sentem

A gente pensa na casa pronta, nos móveis, na decoração. Mas tem um coração pulsando ali, invisível, que faz tudo funcionar: a parte elétrica. É ela que acende as luzes, esquenta a água do banho e carrega o celular. Sem uma instalação elétrica bem feita, a casa vira um caos.

Ignorar a qualidade da fiação, dos disjuntores e de cada componente é pedir para ter dor de cabeça. Curto-circuitos, contas de luz altas e até acidentes podem surgir de um sistema elétrico negligenciado. É um investimento que você não vê, mas que garante segurança e conforto no dia a dia.

Entender o básico de como a energia chega e se distribui na sua casa te dá poder. Você sabe o que pedir para o eletricista, percebe quando algo não está certo e evita cair em armadilhas. Vamos desmistificar essa parte essencial da sua residência.

Sistema Elétrico Doméstico: Componentes e Funcionamento

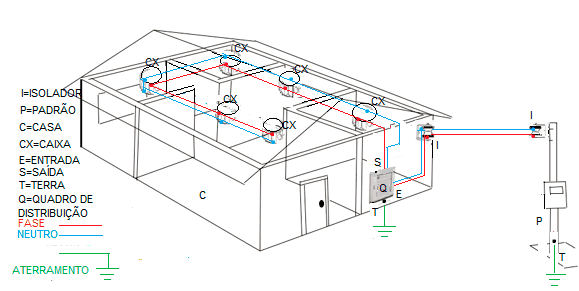

O sistema elétrico doméstico é uma rede complexa que leva energia da rua até cada tomada e interruptor da sua casa. Tudo começa no Padrão de Entrada, onde a concessionária instala o medidor de consumo e o primeiro disjuntor, o geral. Dali, a energia vai para o coração da instalação: o Quadro de Distribuição (QDC).

No QDC, a energia é organizada em vários circuitos. Cada circuito alimenta uma parte da casa (quartos, cozinha, área de serviço) e é protegido por um disjuntor. Esse disjuntor é o guardião, ele desarma (desliga) a energia se houver um problema, evitando danos maiores. Entender essa divisão é chave para a segurança.

A norma brasileira NBR 5410 é a nossa bíblia para instalações elétricas de baixa tensão. Ela dita como tudo deve ser feito, desde a bitola dos fios até a quantidade de tomadas por cômodo. Seguir a NBR 5410 não é opção, é exigência para uma instalação segura e eficiente.

Fiação de Casa: Tipos e Instalação Correta

A fiação de casa são os caminhos que a eletricidade percorre. Não são só os fios, mas também os cabos, que são conjuntos de fios. A escolha do material e da bitola correta é crucial. Fios finos demais para a carga exigida esquentam, derretem e podem causar incêndios. É um erro comum e perigoso.

A instalação correta envolve usar os condutores adequados para cada circuito. Por exemplo, circuitos de iluminação precisam de no mínimo 1,5mm². Já as tomadas de uso geral (TUGs), onde ligamos o carregador do celular, a TV, o notebook, exigem 2,5mm². Para aparelhos de alto consumo, como chuveiros elétricos ou ar condicionado, as tomadas de uso específico (TUEs) precisam de cabos mais grossos, dimensionados para aquela carga específica.

A padronização das cores é um alívio visual e de segurança: azul para o neutro, verde ou verde/amarelo para o terra. O fio terra, aliás, é um dos grandes heróis da segurança, dissipando fugas de corrente e protegendo contra choques. Se o seu eletricista não fala sobre isso, acenda um alerta.

Instalação de Energia Residencial: Passo a Passo

Uma instalação de energia residencial segura começa no projeto. Um bom projeto elétrico, feito por um profissional qualificado, é o primeiro passo. Ele vai definir onde ficarão os pontos de luz, as tomadas, o QDC e como os circuitos serão distribuídos.

O passo seguinte é a execução. Isso envolve a passagem dos conduítes (os tubos que protegem os fios), a instalação das caixas de passagem e a conexão dos fios e cabos. É fundamental usar materiais de qualidade e seguir rigorosamente as especificações do projeto e da NBR 5410.

Após a fiação, vem a instalação dos dispositivos de proteção e comando: os disjuntores, o IDR (essencial para áreas molhadas como banheiros e cozinhas) e o DPS (para proteger seus eletrônicos contra surtos de tensão). Por fim, a conexão com o padrão de entrada e a energização, sempre com testes e verificações.

Rede Elétrica Interna: Como Funciona e Manutenção

A rede elétrica interna é a malha que distribui a energia dentro da sua casa. Ela sai do QDC e se ramifica para todos os cômodos. Cada ramificação é um circuito, com sua proteção individual. Isso significa que se der problema em um quarto, a luz do outro não apaga.

O funcionamento é simples: a energia chega do padrão, é dividida no QDC e protegida por disjuntores. Se a corrente ultrapassa o limite seguro, o disjuntor desarma. O IDR, por sua vez, monitora a corrente que sai e volta; se houver uma fuga (indicando um possível choque), ele desarma mais rápido. O DPS age em picos de tensão, como os causados por raios, desviando essa energia extra para o terra.

A manutenção preventiva é vital. Verifique periodicamente se os disjuntores não estão desarmando sem motivo, se não há cheiro de queimado ou aquecimento nas tomadas. Uma inspeção visual e, se possível, um teste com um profissional a cada 5-10 anos pode evitar grandes problemas. Uma instalação elétrica em dia garante a longevidade dos seus eletrodomésticos e a segurança da família.

Componentes Elétricos Residenciais: Guia Completo

Vamos detalhar os componentes elétricos residenciais que fazem a mágica acontecer. Além dos fios e cabos, temos os disjuntores termomagnéticos, que são os mais comuns e protegem contra sobrecargas (muitos aparelhos ligados) e curtos-circuitos (fios se tocando). Eles são o primeiro e último recurso de proteção.

O Interruptor Diferencial Residual (IDR) é um anjo da guarda contra choques. Ele é extremamente sensível a pequenas fugas de corrente, que é o que acontece quando a eletricidade tenta ir para o corpo de alguém. Ele desarma em milissegundos. Já o Dispositivo de Proteção contra Surtos (DPS) é o escudo para seus equipamentos eletrônicos caros. Ele protege contra picos de tensão causados por raios ou falhas na rede, desviando o excesso de energia para o terra.

Não podemos esquecer das tomadas e interruptores. A qualidade desses itens faz diferença. Tomadas com bom contato garantem que o aparelho receba a energia de forma estável, sem aquecimento. Interruptores devem ter um clique firme, sem folgas. A escolha de marcas confiáveis e a instalação correta por um eletricista experiente evitam dores de cabeça futuras.

Como Planejar a Parte Elétrica de uma Residência

Planejar a parte elétrica é como desenhar o sistema circulatório da sua casa. Antes de quebrar paredes, pense em como você usa cada ambiente. Onde ficarão a TV, o computador, a geladeira, o micro-ondas? Quantas tomadas você realmente precisa em cada lugar?

Considere os eletrodomésticos futuros. Se você pensa em instalar um ar condicionado, um forno elétrico ou um aquecedor a gás com acendimento elétrico, já preveja os circuitos dedicados para eles. Um bom projeto elétrico leva em conta a NBR 5410 e as suas necessidades atuais e futuras. É melhor prever do que ter que refazer tudo depois.

A economia na fase de projeto elétrico é a mais cara que você pode fazer. Pense nisso.

Um projeto bem feito garante que a fiação seja adequada, que os circuitos sejam bem divididos e que os dispositivos de proteção estejam corretamente instalados. Isso resulta em segurança, eficiência e economia a longo prazo. É um investimento que se paga com tranquilidade.

Divisão de Circuitos Elétricos: Segurança e Eficiência

A divisão de circuitos elétricos é o segredo para uma instalação segura e eficiente. Em vez de ter um único circuito para toda a casa, o que seria um desastre se desarmasse, dividimos a energia em partes menores. Cada circuito atende a uma área específica ou a um grupo de aparelhos.

Por exemplo, é comum ter um circuito só para iluminação da sala, outro para as tomadas da sala, um circuito dedicado para a cozinha (que costuma ter muitos aparelhos), um para o chuveiro, um para a máquina de lavar, etc. Essa divisão garante que, se houver um problema em um ponto, os outros continuem funcionando. Além disso, facilita a identificação e a solução de falhas.

A norma NBR 5410 estabelece as diretrizes para essa divisão, definindo o número mínimo de circuitos e a capacidade de cada um. Um bom eletricista saberá dimensionar e dividir os circuitos de forma inteligente, pensando na sua segurança e no seu conforto. É a organização que impede o caos elétrico.

Dicas para Economizar Energia na Parte Elétrica

Economizar energia na parte elétrica não é só sobre trocar a lâmpada. É sobre ter uma instalação eficiente. Primeiro, use lâmpadas de LED. Elas consomem muito menos energia que as incandescentes ou fluorescentes e duram mais.

Evite o desperdício com o stand-by. Muitos aparelhos continuam consumindo energia mesmo desligados. Tire da tomada o que não estiver em uso ou use filtros de linha com interruptor para desligar vários de uma vez. Verifique se a fiação da sua casa está em bom estado. Fios antigos ou mal dimensionados podem causar perdas de energia e aumentar a conta.

A manutenção dos seus eletrodomésticos também impacta. Geladeiras com borrachas de vedação ruins, por exemplo, trabalham mais e consomem mais. Uma instalação elétrica bem dimensionada e com componentes de qualidade, como os recomendados pela NBR 5410, garante que a energia que você paga chegue de forma eficiente aos seus aparelhos, sem perdas desnecessárias.

Vale a Pena Investir na Parte Elétrica?

Sem dúvida alguma, sim! Uma instalação elétrica bem planejada e executada, seguindo as normas técnicas como a NBR 5410, é um dos melhores investimentos que você pode fazer em uma residência. O custo inicial, que pode parecer alto, se paga em segurança, economia e tranquilidade.

Você evita gastos com reparos emergenciais, consertos de aparelhos danificados por falhas elétricas e, o mais importante, protege sua família de acidentes graves como choques e incêndios. Uma instalação elétrica de qualidade é um pilar fundamental para o conforto e a segurança do seu lar.

Pense nisso como um seguro de vida para sua casa. A parte elétrica é o sistema que garante que tudo funcione bem, sem sustos. Ignorar isso é apostar na sorte, e na sorte, a gente não pode confiar quando o assunto é energia elétrica.

Dicas Extras: O Pulo do Gato que Faz Toda Diferença

Essas dicas vêm direto do canteiro de obras.

Elas evitam dores de cabeça e economizam dinheiro.

Anote aí para não esquecer.

• Antes de qualquer obra: Faça um levantamento completo de todos os aparelhos que vai usar. Inclua potência (em Watts) e localização. Isso define a fiação e os circuitos.
• Para economizar na conta: Prefira lâmpadas de LED. Elas consomem até 80% menos que as incandescentes e duram anos.
• Na hora da compra: Nunca economize em disjuntores e fios. Use marcas com certificado do Inmetro. Material ruim é risco certo.
• Erro clássico: Nunca use extensão ou benjamim para equipamentos pesados como ar-condicionado ou chuveiro. A sobrecarga derrete a tomada.
• Dica de segurança: Teste o botão ‘Teste’ do seu IDR mensalmente. Se não desarmar, chame um eletricista. Sua vida pode depender disso.
• Para reformas: Deixe sempre um conduíte vazio (eletroduto) puxado entre o quadro e o forro. É a ‘rodovia’ para futuras instalações, como câmeras ou pontos de rede.

Perguntas que Todo Mundo Faz (e a Resposta Direta)

Qual a diferença entre disjuntor termomagnético e DR?

O disjuntor termomagnético protege os fios e equipamentos contra curtos-circuitos e sobrecargas. O DR (Interruptor Diferencial Residual) protege as pessoas contra choques elétricos. Você precisa dos dois no seu quadro.

O primeiro ‘sente’ o excesso de corrente. O segundo detecta fugas de energia para o terra, como quando alguém toca em um fio desencapado.

Quanto custa para instalar um novo quadro de luz?

O valor médio fica entre R$ 800 e R$ 2.500, dependendo do tamanho da casa e da complexidade.

Um apartamento de dois quartos pode sair por R$ 1.200. Já uma casa grande com vários circuitos específicos pode chegar a R$ 3.000. O preço inclui mão de obra qualificada e materiais de qualidade.

Como dimensionar a tomada para um ar condicionado?

Consulte a potência do aparelho no manual. Para a maioria dos splits de 9.000 a 12.000 BTUs, use um circuito dedicado com fio de 2,5mm² e disjuntor de 20A.

Esse é o padrão para TUEs (Tomadas de Uso Específico). Nunca compartilhe esse circuito com outros equipamentos. A fiação fina esquenta e pode causar incêndio.

Seu Próximo Passo é Mais Simples do que Parece

Você acabou de decifrar o coração invisível da sua casa.

Entendeu que segurança não é luxo, é necessidade.

E que um bom projeto evita gastos futuros.

Agora, coloque a mão na massa.

O primeiro passo é simples: pegue uma caneta e um papel.

Faça um mapa mental da sua rede elétrica atual. Onde estão as tomadas? Os disjuntores desarmam com frequência?

Identifique um ponto para melhorar ainda esta semana.

Pode ser trocar uma lâmpada, testar o IDR ou planejar uma nova tomada.

Compartilhe esse guia com quem está reformando. Essa informação salva vidas.

E me conta nos comentários: qual foi a sua maior surpresa ao entender o sistema da sua casa?
