Chave de Teste de Polaridade: O Guia Essencial

Você busca descobrir como fazer uma chave de teste de polaridade e resolver os mistérios dos circuitos elétricos? Muitas vezes, a falta de uma ferramenta adequada nos deixa na mão, sem saber se estamos lidando com positivo ou negativo. Este post é o seu mapa. Vou te guiar passo a passo na criação de uma chave de teste caseira, simples e eficiente, para você não ter mais dúvidas em 2026.

Como criar sua própria chave de teste de polaridade caseira e eliminar a incerteza nos seus projetos?

Ter uma chave de teste de polaridade feita por você mesmo traz uma liberdade incrível. Você ganha autonomia para checar circuitos com segurança.

Essa ferramenta simples permite identificar rapidamente a polaridade de uma fonte de energia. Isso é crucial para evitar danos em equipamentos sensíveis.

Com ela, você economiza tempo e dinheiro, pois não precisa comprar uma ferramenta pronta para cada pequeno serviço.

O que você vai precisar

• 1 LED vermelho (para indicar positivo)
• 1 LED verde (para indicar negativo)
• 2 resistores de 1K ohm ou 1.5K ohm
• Cerca de 3 a 5 metros de cabo paralelo
• 1 garra jacaré vermelha
• 1 garra jacaré preta
• Ponta de prova: agulha de costura, arame rígido ou ponta de caneta esferográfica adaptada
• Corpo da chave: caneta vazia ou seringa descartável

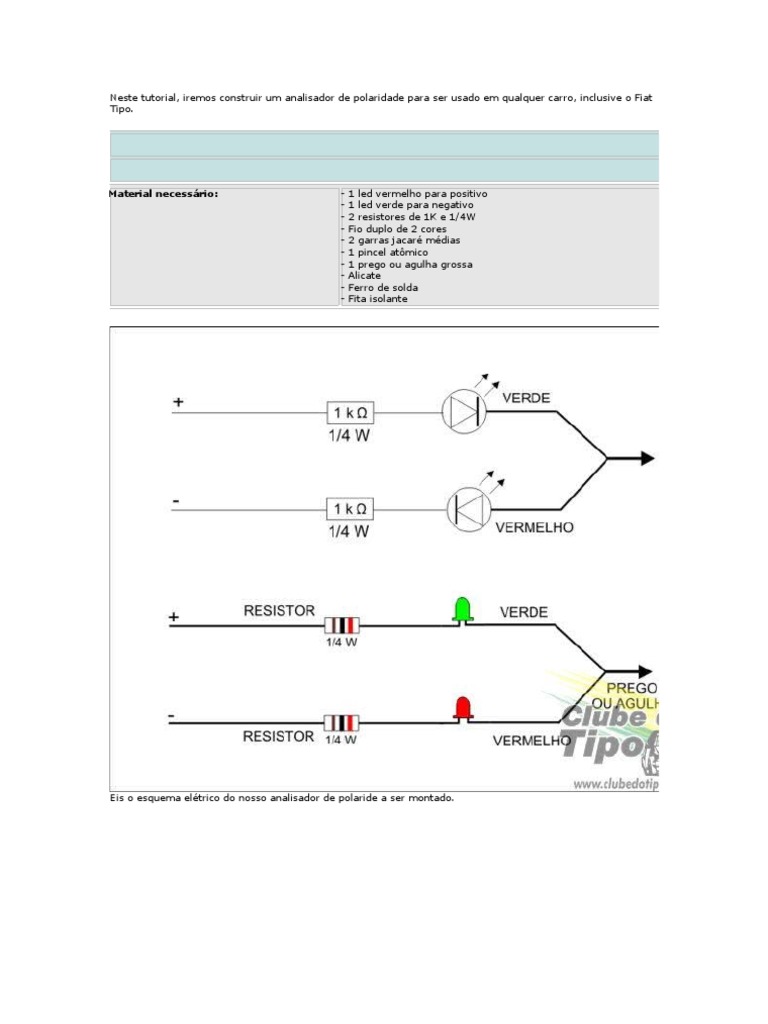

Passo a Passo: Como montar sua chave de teste de polaridade

1. Prepare o corpo: Pegue a caneta vazia ou a seringa. Limpe bem. Se for caneta, retire a carga e a mola. Se for seringa, remova a agulha com segurança.
2. Conecte os resistores e LEDs: Solde um resistor em cada LED. O resistor vai em série com o LED. Isso protege o LED de queimar com picos de tensão. O terminal mais curto do LED (cátodo) é o negativo, e o mais longo (ânodo) é o positivo. Conecte o ânodo ao resistor.
3. Monte os LEDs no corpo: Posicione os LEDs no corpo da caneta ou seringa. O LED vermelho vai para o lado positivo e o verde para o negativo. Faça furos para que eles fiquem visíveis externamente.
4. Conecte os cabos: Solde um pedaço do cabo paralelo ao terminal positivo do LED vermelho (o que já está com o resistor). Solde outro pedaço do cabo paralelo ao terminal positivo do LED verde. O terminal negativo comum de ambos os LEDs (o que sobrou depois de conectar o resistor) será conectado à garra jacaré preta. O terminal positivo do LED vermelho será conectado à garra jacaré vermelha. O terminal positivo do LED verde também será conectado à garra jacaré vermelha. Isto pode parecer confuso, mas vamos simplificar: um fio vai para a garra vermelha, outro para a garra preta. O fio que vai para a garra vermelha se divide e conecta ao positivo do LED vermelho e ao positivo do LED verde. O fio que vai para a garra preta conecta ao negativo dos dois LEDs (depois dos resistores).
5. Adapte a ponta de prova: Conecte a ponta de prova (agulha, arame ou ponta de caneta) a um dos cabos. O ideal é que fique firme e bem isolado. Você pode usar fita isolante ou um pedaço de borracha para isso.
6. Fixe as garras jacaré: Conecte a garra jacaré vermelha a um dos cabos e a garra jacaré preta ao outro. Certifique-se de que as conexões estejam bem firmes.
7. Teste final: Conecte as garras jacaré a uma bateria ou fonte conhecida. A garra vermelha conectada ao positivo e a preta ao negativo. O LED vermelho deve acender. Se inverter, o LED verde deve acender.

Materiais Necessários para a Caneta de Polaridade

Para montar sua própria chave de teste de polaridade, você vai precisar de componentes simples e fáceis de encontrar. Basicamente, são LEDs de cores diferentes, resistores para proteger esses LEDs, cabos para fazer as conexões, garras jacaré para facilitar o engate e um corpo para abrigar tudo. Uma caneta vazia ou uma seringa descartável servem perfeitamente. A ponta de prova pode ser improvisada com uma agulha de costura ou um arame rígido.

Passo a Passo Detalhado da Montagem

A montagem é mais simples do que parece. Primeiro, prepare o corpo da sua chave. Depois, solde os resistores nos LEDs para evitar que eles queimem. Em seguida, monte os LEDs no corpo, deixando-os visíveis. Conecte os cabos aos LEDs e, por fim, às garras jacaré. Não esqueça de adaptar a ponta de prova para facilitar o contato com os fios ou componentes que você vai testar. Cada passo é pensado para garantir a segurança e a funcionalidade da ferramenta.

Como Funciona o Teste de Polaridade

O princípio é direto: a chave de teste identifica se um ponto está recebendo corrente positiva ou negativa. Quando você conecta a garra jacaré vermelha ao positivo da fonte e a ponta de prova a um ponto que também está positivo, o LED vermelho acende. Se o ponto for negativo, o LED verde acende. Os resistores limitam a corrente que passa pelos LEDs, garantindo que eles não queimem e que o teste seja seguro.

Identificando Sinais Positivos com a Chave Teste

Ao testar um circuito, se o LED vermelho da sua chave de polaridade acender, você sabe que encontrou um ponto com tensão positiva. Isso é fundamental para entender o fluxo de energia em qualquer sistema elétrico, seja automotivo ou não. Lembre-se de conectar a garra jacaré preta a um ponto de aterramento ou ao negativo da fonte de energia que você está testando.

Identificando Sinais Negativos com a Chave Teste

Da mesma forma, se o LED verde acender, significa que o ponto que você está tocando com a ponta de prova está negativo. Essa informação é tão crucial quanto identificar o positivo. Saber onde está o negativo ajuda a fechar o circuito e a entender se a energia está fluindo corretamente. Fica tranquilo, com a prática, você pega o jeito rapidinho.

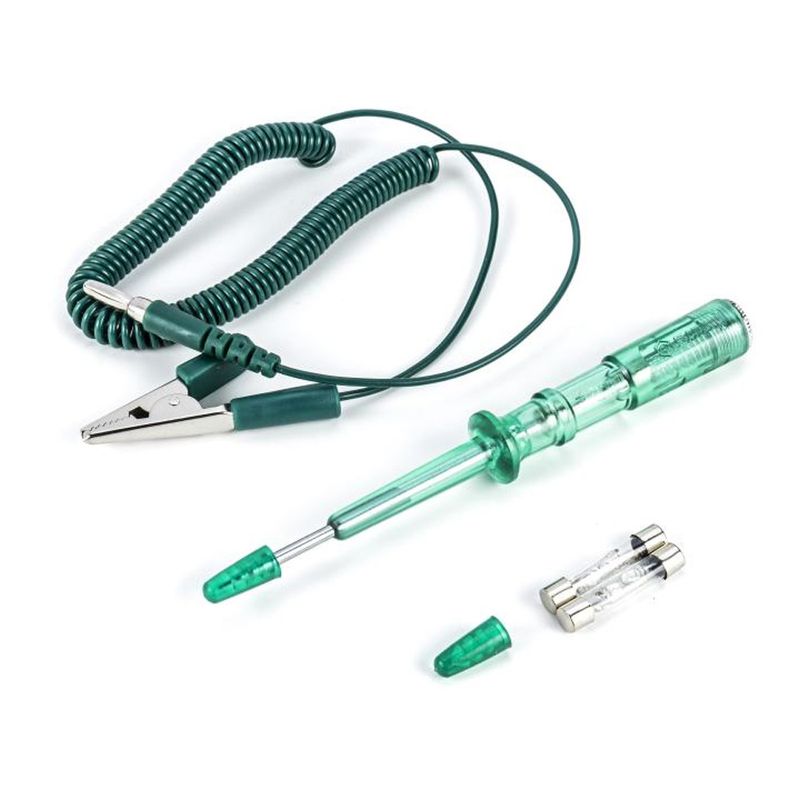

Usos da Chave de Polaridade em Diagnósticos Automotivos

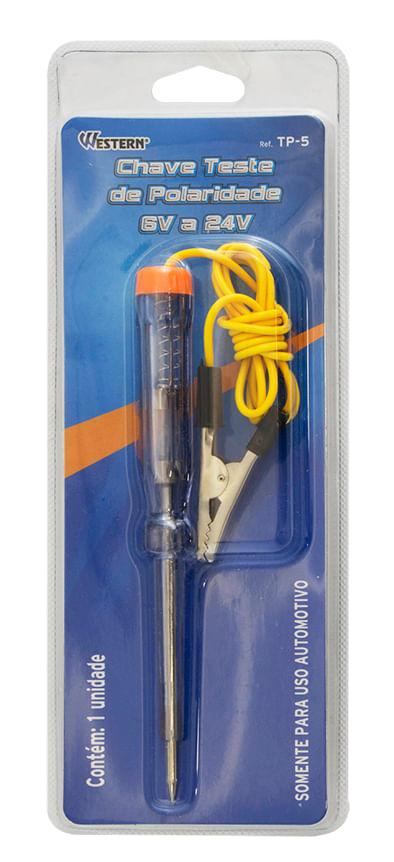

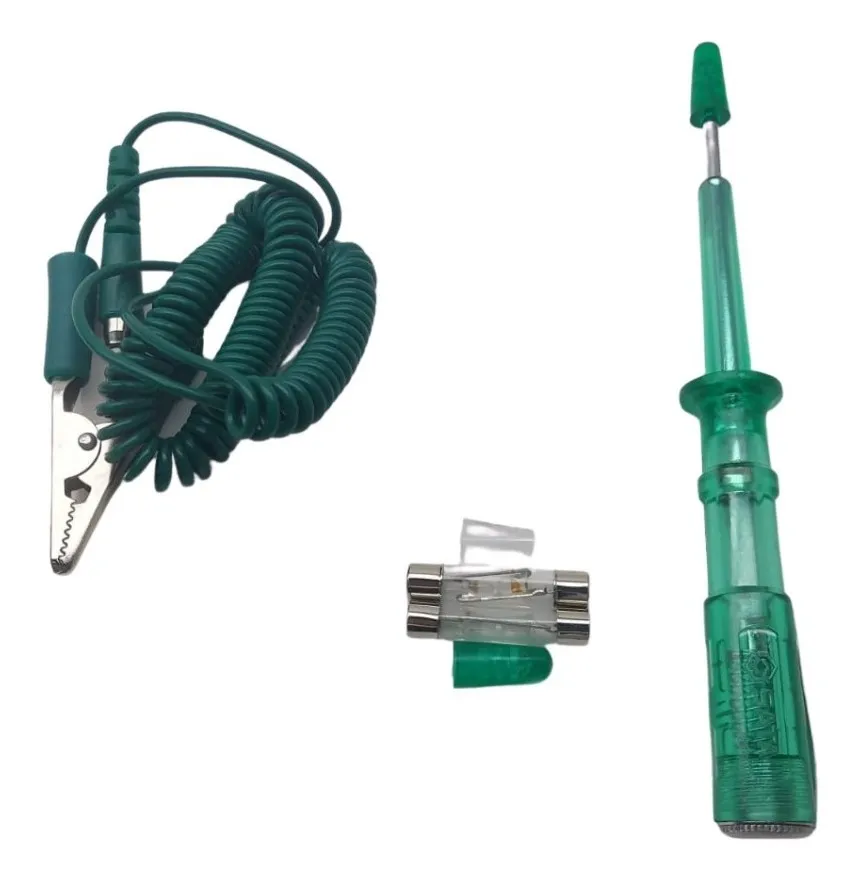

No universo automotivo, essa ferramenta é uma mão na roda. Você pode usar a chave de polaridade para verificar se o chicote elétrico está correto, se os componentes estão recebendo a energia esperada, ou até mesmo para identificar curtos-circuitos. Por exemplo, a Chave Teste de Polaridade Automotivo 6 a 24V WESTERN-TP-5 é projetada para a faixa de tensão comum em carros.

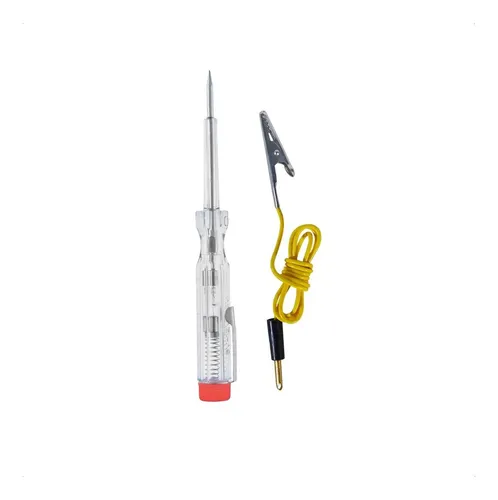

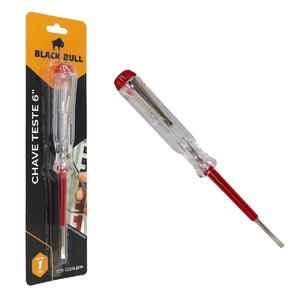

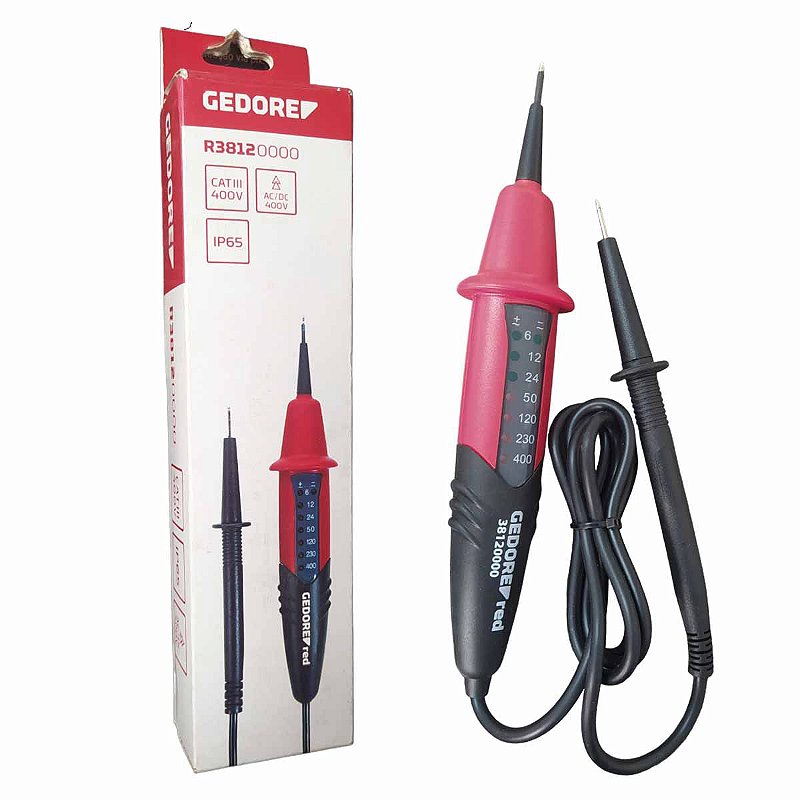

Diferença entre Chave Teste Automotiva e Residencial

A principal diferença está na faixa de tensão que cada uma suporta. Chaves automotivas, como a que você pode montar, geralmente operam em 12V ou 24V. Já as chaves de teste residenciais podem lidar com tensões mais altas, como 110V ou 220V, e costumam ter um design diferente, muitas vezes com um neon no lugar dos LEDs. A Chave Teste Foxlux, por exemplo, pode ser encontrada em versões para diferentes usos.

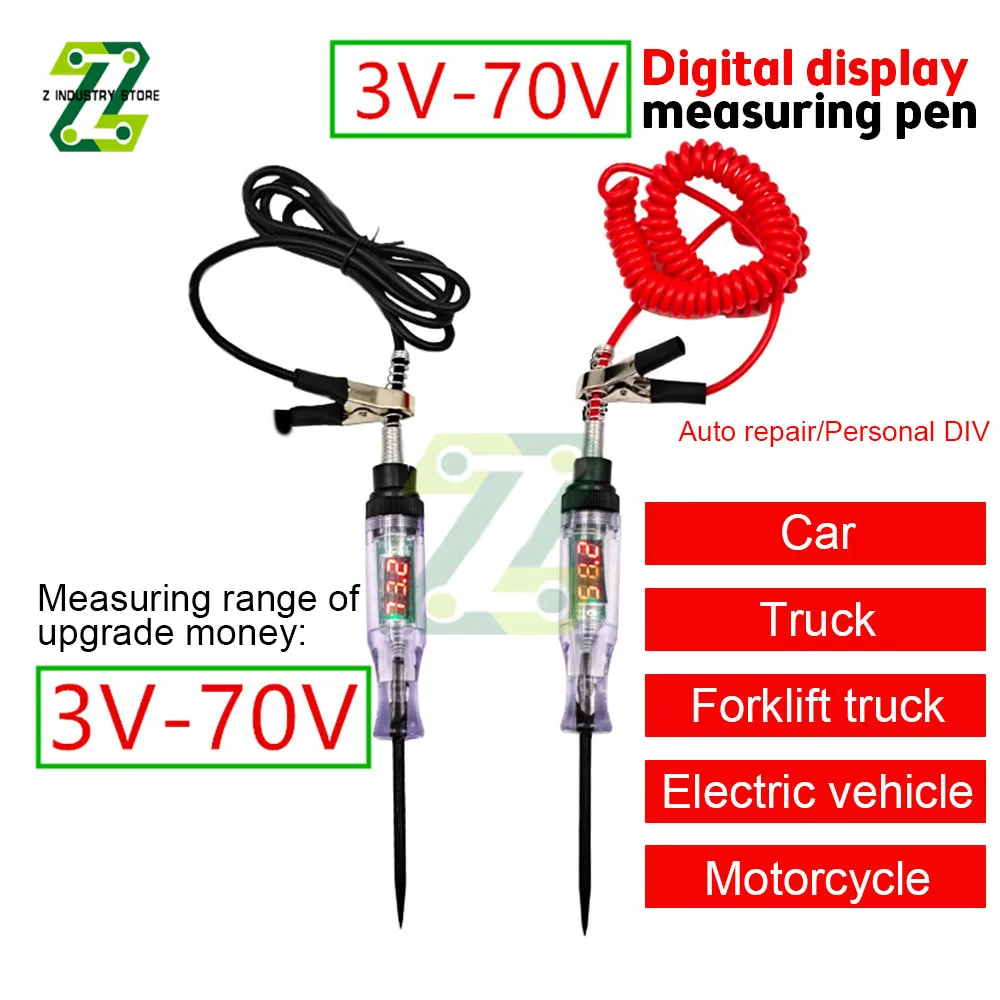

Variações e Melhorias para a Caneta de Polaridade

Se você quiser ir além, pode adicionar um buzzer para um feedback sonoro, ou usar LEDs mais potentes para melhor visibilidade sob luz solar intensa. Alguns modelos mais avançados até incluem um display pequeno para mostrar a voltagem exata. Mas para o uso básico, a versão caseira com LEDs já resolve muita coisa. Vamos combinar, o importante é ter a ferramenta certa na mão.

Dicas Extras

• Verifique a polaridade dos LEDs: Antes de montar, teste os LEDs em uma fonte de 5V para garantir que o vermelho acende com positivo e o verde com negativo.
• Isolamento é fundamental: Use fita isolante de boa qualidade em todas as emendas e conexões para evitar curtos-circuitos.
• Cuidado com a ponta de prova: Se usar agulha, certifique-se de que esteja bem fixada e isolada, deixando apenas a ponta exposta para não danificar componentes.
• Teste em baixa tensão: Essa ferramenta é ideal para sistemas de 12V. Evite usá-la em tensões mais altas sem adaptações e conhecimento técnico.
• Mantenha limpa e seca: Guarde sua chave de teste em um local seco e limpo para prolongar sua vida útil e garantir o bom funcionamento.

Dúvidas Frequentes

Qual a diferença entre uma chave de teste comum e uma de polaridade?

Uma chave de teste comum geralmente indica apenas a presença de tensão. Já a chave de polaridade, como a que estamos aprendendo a fazer, especifica se o ponto testado é positivo ou negativo, o que é crucial para diagnósticos mais precisos em sistemas automotivos.

Posso usar essa chave para testar a polaridade em outros dispositivos além de carros?

Sim, desde que a tensão seja compatível, em torno de 12V. Para outros sistemas, como os de áudio ou eletrônicos mais sensíveis, é sempre bom verificar a compatibilidade e os cuidados necessários para não causar danos. Saber como fazer chave teste automotiva te dá essa versatilidade.

Minha chave de teste caseira não acende nenhum LED, o que pode ser?

Pode ser um problema na conexão dos LEDs, na fiação, nos resistores ou até mesmo na fonte de energia que você está testando. Verifique todas as conexões, a polaridade dos LEDs e se há tensão no ponto de teste. Se estiver testando um fusível, por exemplo, pode ser que o fusível esteja queimado.

Conclusão

Montar sua própria chave de teste de polaridade é uma habilidade valiosa para quem lida com a parte elétrica automotiva. Você economiza dinheiro e ganha um conhecimento prático que faz toda a diferença no diagnóstico. Agora que você sabe como fazer uma chave de teste de polaridade, explore mais sobre como usar a chave de polaridade em fusíveis e aprofunde seus conhecimentos em diagnóstico automotivo com ferramentas caseiras. A prática leva à perfeição!
