Saber como fazer uma viga é essencial para garantir a segurança e a durabilidade de qualquer construção. Muitos se deparam com a incerteza na hora de calcular as dimensões e escolher os materiais corretos, o que pode levar a problemas sérios no futuro. Neste guia completo, vamos desmistificar esse processo. Você vai aprender os passos práticos e os segredos técnicos para criar uma viga resistente, assegurando que sua obra seja sólida e confiável. Chega de dúvidas, vamos construir com confiança!
Entendendo os Fundamentos: Como Fazer uma Viga que Suporta o Mundo
A base de uma construção sólida começa com uma viga bem projetada. Ela é a espinha dorsal que sustenta o peso e distribui as cargas de forma eficiente. Negligenciar essa etapa é colocar toda a estrutura em risco.
A pré-dimensionamento da viga é o primeiro passo crucial. A altura ideal da viga geralmente corresponde a 10% do vão livre entre os apoios. Por exemplo, para um vão de 3 metros, a altura mínima recomendada seria de 30 cm. Isso garante que a viga tenha rigidez suficiente para evitar deformações excessivas.
A largura mínima de 12 cm para as vigas é uma exigência da norma ABNT NBR 6118. Essa dimensão é importante para acomodar adequadamente a armação de aço e garantir que o concreto envolva as barras de maneira completa, protegendo-as contra a corrosão e garantindo a aderência.
O traço do concreto 1:2:3 é uma mistura clássica e confiável. Ele significa uma parte de cimento, duas de areia e três de brita. Esse proportionamento resulta em um concreto com excelente resistência, ideal para suportar as tensões aplicadas nas vigas e pilares.
Na armação, as barras de aço de 10mm ou 3/8 polegadas devem ser posicionadas na parte inferior da viga. É ali que se concentram as forças de tração. Os estribos, que ficam distribuídos ao longo da viga, ajudam a conter as forças de cisalhamento e a manter a armadura principal no lugar.
A proporção correta na mistura do concreto é vital. Uma mistura bem feita, com a quantidade certa de água, garante a trabalhabilidade sem comprometer a resistência final. Concreto muito mole pode comprometer a capacidade de carga da viga.
“Para vigas residenciais comuns, a altura da viga deve ser de aproximadamente 10% do vão livre, com largura mínima de 12 cm conforme ABNT NBR 6118, e o traço ideal de concreto é 1:2:3 (1 parte de cimento, 2 de areia e 3 de brita).”
Construir uma viga que aguente o peso e o tempo sem dar dor de cabeça parece complicado, né? Muita gente se perde nos detalhes, mas a verdade é que entender o passo a passo de como fazer uma viga resistente não precisa ser um bicho de sete cabeças. Eu preparei este guia completo, pensando exatamente em quem quer ter segurança e economia, sem precisar de um exército de engenheiros.
Aqui, você vai encontrar tudo, desde o preparo até os toques finais, com explicações claras e práticas. Vamos descomplicar a construção de vigas de concreto armado para que seu projeto seja um sucesso. Fica tranquilo, é mais fácil do que parece!
| Tempo Estimado | 1-2 dias (dependendo do tamanho e complexidade) |
|---|---|
| Nível de Dificuldade | Intermediário |
| Custo/Esforço | Moderado |
A Preparação (O Que Você Vai Precisar)
- Madeira para a caixaria (forma da viga)
- Pregos e martelo
- Serra para cortar a madeira
- Óleo desmoldante para a caixaria
- Vergalhões de aço (ferro) com diâmetro adequado
- Estribos pré-fabricados ou arame para fazê-los
- Alicate para cortar e dobrar o arame (se for fazer os estribos)
- Carrinho de mão ou betoneira para misturar o concreto
- Pá e enxada (se misturar manualmente)
- Baldes para medir os materiais do concreto
- Vibrador de concreto (altamente recomendado)
- Equipamentos de segurança: luvas, óculos, botas e capacete
Passo a Passo Detalhado
- Dimensionamento e Pré-dimensionamento
Antes de tudo, é fundamental saber o tamanho da viga. Para um pré-dimensionamento de vigas, considere que a altura ideal é cerca de 10% do vão livre. Ou seja, para um vão de 3 metros, a altura da viga seria de 30 cm. A largura mínima recomendada pela ABNT é de 12 cm, conforme a norma ABNT NBR 6118. Isso garante a robustez necessária.
- Montagem da Caixaria
A caixaria é a forma que dará o formato à viga. Ela precisa ser bem montada, sem frestas, para não vazar o concreto. Use tábuas de madeira resistentes e fixe-as com pregos. Aplique um óleo desmoldante na parte interna para facilitar a remoção depois que o concreto curar. Verifique se está bem nivelada e escorada.

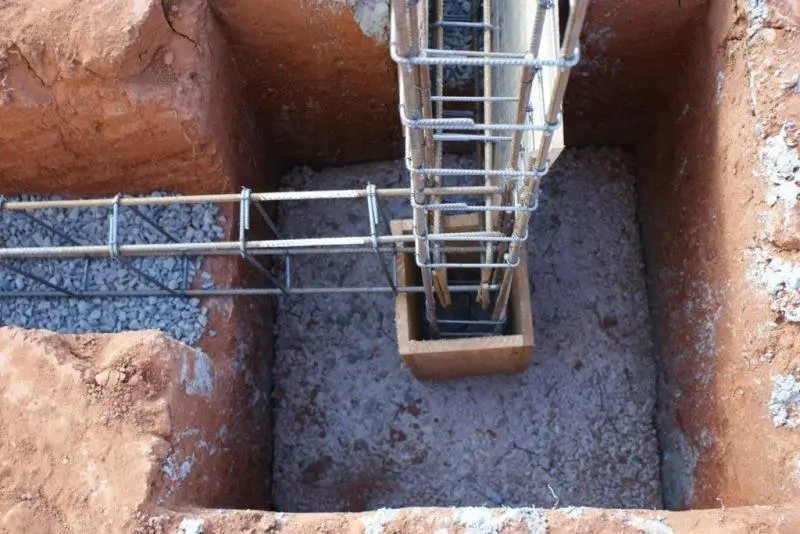

- Preparação da Armação (Ferro)
Aqui é onde a viga ganha sua força. A armação é composta pelas barras de aço longitudinais e os estribos. Para a parte inferior da viga, onde a tensão é maior, use barras de 10mm ou 3/8 polegadas. Os estribos, que são as
Dicas Extras
- Verifique o nível: Use um nível de bolha para garantir que a viga esteja perfeitamente horizontal durante a concretagem.
- Vibração do concreto: Utilize um vibrador de concreto para eliminar bolhas de ar e garantir que o concreto preencha todos os cantos da caixaria.
- Proteção contra intempéries: Cubra a viga recém-concretada com lona plástica para protegê-la do sol excessivo e da chuva, que podem prejudicar a cura.
- Desforma no tempo certo: Aguarde o tempo de cura adequado antes de remover a caixaria e o escoramento para evitar deformações ou danos à viga.
Dúvidas Frequentes
Qual a altura ideal para uma viga em uma casa residencial?
Para o pré-dimensionamento de vigas, a altura recomendada é cerca de 10% do vão livre. Por exemplo, para um vão de 3 metros, a altura da viga seria de aproximadamente 30 cm. Consulte um engenheiro para o dimensionamento exato.
O traço de concreto 1:2:3 é realmente o melhor para vigas?
O traço de concreto 1:2:3 (cimento:areia:brita) é amplamente utilizado e recomendado para vigas e pilares por garantir uma boa resistência e trabalhabilidade. A proporção correta na mistura do concreto é crucial para evitar que ele fique mole e comprometa a estrutura.
Quando devo me preocupar com a armação da viga?
A armação de ferro é fundamental para a resistência da viga. As barras principais devem ser posicionadas na parte inferior, e os estribos distribuídos uniformemente ao longo do comprimento para resistir aos esforços de cisalhamento. O correto posicionamento dos estribos é vital.
Conclusão
Construir uma viga resistente é um processo que exige atenção aos detalhes, desde o dimensionamento correto até a execução da concretagem. Ao seguir estas orientações, você estará mais preparado para garantir a segurança e a durabilidade da sua estrutura. Lembre-se que o dimensionamento viga concreto residencial é apenas o começo. Aprofundar-se no traço de concreto para viga e pilar e entender a importância da ferragem para viga são passos essenciais para quem busca excelência na construção.
